4G LTE комплект Alcatel HH71 с антенной MarketNet Maxi MIMO 22 dBi «Милитари»

Готовое решение для стабильного интернета в местах со слабым сигналом

Комплект Alcatel HH71 + MarketNet Maxi MIMO 22 dBi «Милитари» предназначен для организации мобильного интернета в частном доме, на даче, в сельской местности, офисе, на складе, производстве или другом удаленном объекте.

Стационарный роутер принимает интернет через SIM-карту и раздает его через Wi-Fi или сетевой кабель. Внешняя направленная антенна помогает улучшить прием мобильного сигнала там, где встроенных антенн роутера недостаточно.

Такой набор может использоваться в качестве основного подключения при отсутствии оптоволокна, а также в качестве резервного канала для офиса, магазина, состава или системы видеонаблюдения.

Как работает комплект

В роутер Alcatel HH71 устанавливается SIM карта мобильного оператора. Антенна MarketNet Maxi монтируется снаружи здания — на фасаде, крыше, мачте или кронштейне — и направляется в сторону базовой станции.

Сигнал поступает от антенны к роутеру двумя кабелями. После этого Alcatel HH71 создает локальную Wi-Fi-сеть для смартфонов, ноутбуков, телевизоров, камер и другого оборудования.

Комплект поддерживает технологию MIMO 2×2, поэтому для полноценной работы необходимо подключать оба антенных канала.

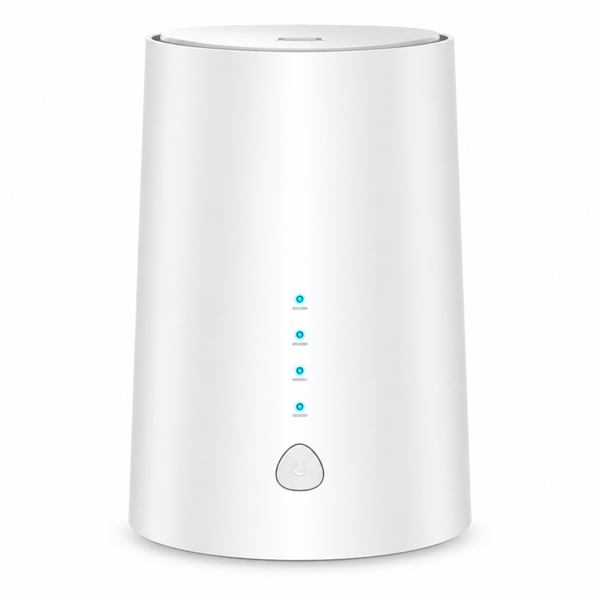

Alcatel HH71 — стационарный 4G роутер LTE Cat.7

Alcatel HH71 работает в мобильных сетях 3G и 4G LTE. Поддержка категории LTE Cat.7 обеспечивает максимальную заявленную скорость загрузки до 300 Мбит/с, а в сети 3G — до 42 Мбит/с.

Роутер построен на базе чипсета Qualcomm MDM9240-1 и поддерживает агрегацию частот. Если оператор и базовая станция предоставляют такую возможность, устройство может объединять доступные LTE-диапазоны для более эффективного использования мобильной сети.

Фактическая скорость зависит от:

• расстояния до базовой станции;

• частоты и качества сигнала;

• загрузка мобильной сети;

• тарифного плана;

• рельефа и окружающих преград;

• длины и качества кабелей;

• точности настройки антенны.

Двухдиапазонный Wi-Fi для 32 устройств

Alcatel HH71 поддерживает стандарты Wi-Fi 802.11 a/b/g/n/ac и работает в двух диапазонах:

• 2,4 ГГц — для большей зоны покрытия и лучшего прохождения сигнала сквозь стены;

• 5 ГГц — для скоростного соединения вблизи маршрутизатора с меньшим количеством помех.

К роутеру можно одновременно подключить к 32 устройств:

• смартфоны и планшеты;

• ноутбуки й комп’ютери;

• Smart TV и телевизионные приставки;

• камеры видеонаблюдения;

• кассовое и офисное оборудование;

• другую технику с поддержкой Wi-Fi.

Заявленный радиус беспроводной сети до 50 метров возможен на открытой местности. В помещении зона покрытия зависит от планирования, материала стен и местоположения маршрутизатора.

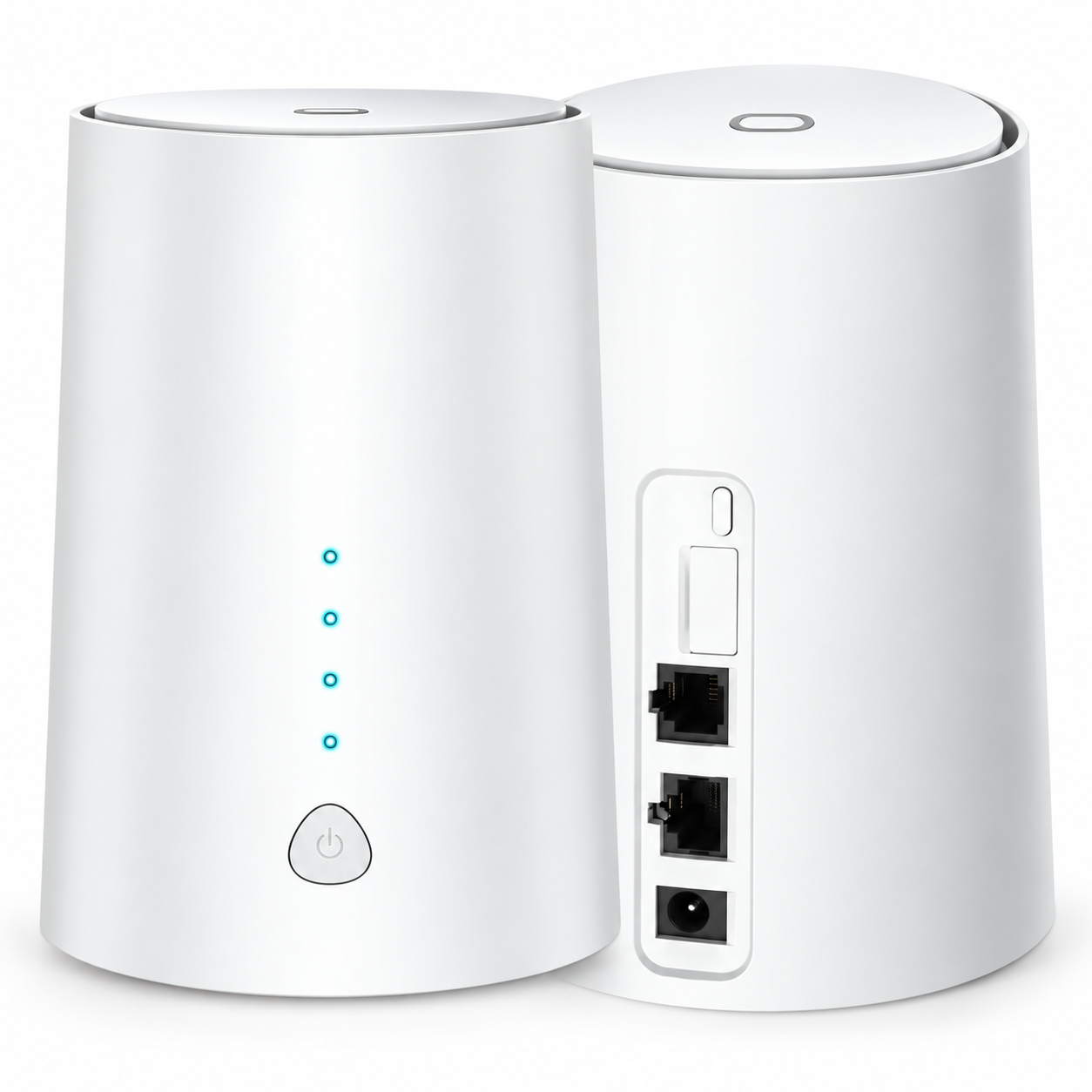

Подключение по Wi-Fi или сетевой кабель

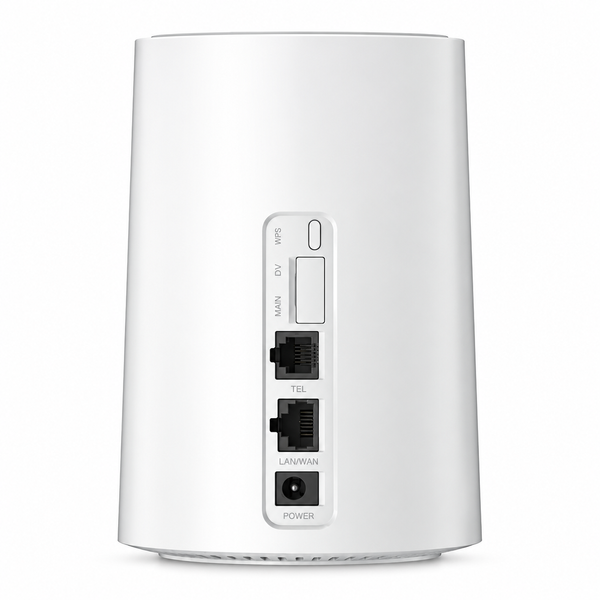

Роутер оснащен гигабитным портом WAN/LAN RJ45. К нему можно подключить компьютер, телевизор, сетевой коммутатор, видеорегистратор или другое оборудование.

WAN/LAN-порт также позволяет использовать Alcatel HH71 с кабельным интернетом от провайдера. Благодаря этому роутер может работать:

• с мобильным интернетом через SIM-карту;

• с кабельным подключением;

• в качестве резервного маршрутизатора;

• для проводного подключения отдельного оборудования.

Возможность автоматического переключения между основным и резервным каналом зависит от версии программного обеспечения и настроек роутера.

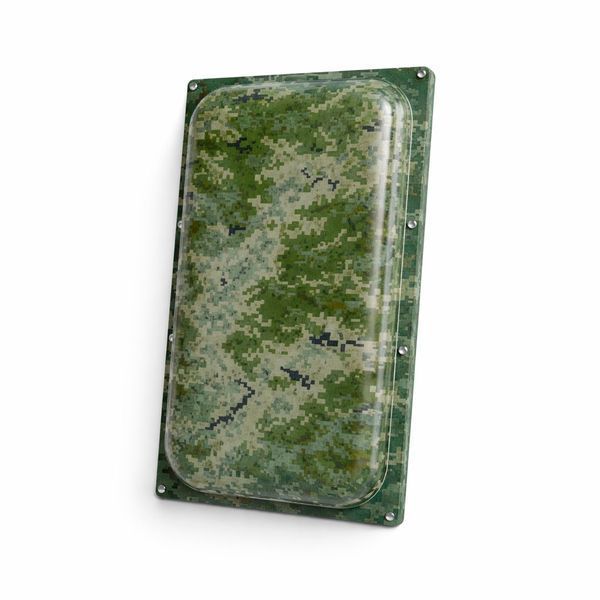

MarketNet Maxi MIMO 22 dBi «Милитари»

Внешняя антенна MarketNet Maxi MIMO 22 dBi предназначена для улучшения приема мобильного сигнала в условиях удаленности от базовой станции, сложного рельефа или значительного ослабления сигнала стенами здания.

Антенна имеет направленную конструкцию. Она принимает сигнал преимущественно с того направления, куда возвращается, поэтому при монтаже ее нужно точно сориентировать на базовую станцию.

При правильной установке MarketNet Maxi может помочь:

• повысить уровень принятого сигнала;

• сделать мобильный интернет более стабильным;

• уменьшить количество обрывов;

• улучшить скорость загрузки и передачи данных;

• обеспечить более уверенную работу роутера внутри помещения.

Заявленная дальность работы может достигать 30 км к базовой станции, однако этот показатель не является гарантированным. Результат зависит от высоты установки, рельефа, частоты сети, наличия прямой видимости, помех и мощности сигнала оператора.

Широкий частотный диапазон

MarketNet Maxi работает в диапазонах:

• 824–960 МГц;

• 1700–2700 МГц.

Это позволяет использовать антенну с разными поколениями и частотами мобильных сетей, в том числе с популярными диапазонами 3G, 4G LTE и частью 5G-диапазонов.

Антенна совместима с частотами, которые используют украинские операторы Киевстар, Vodafone и Lifecell.

При этом следует учитывать, что роутер Alcatel HH71 поддерживает только 3G и 4G LTE. Антенна может использоваться в дальнейшем с совместимым 5G оснасткой, если его рабочие частоты попадают в диапазон 824–960 или 1700-2700 МГц.

Технология MIMO 2×2

Антенна использует два независимых канала приема и передачу сигнала. Технология MIMO 2×2 позволяет совместимому LTE роутеру эффективнее работать с сетью оператора.

MIMO не гарантирует автоматического увеличения скорости вдвое, поскольку результат зависит от возможностей базовой станции, уровня сигнала и загрузки сети. Тем не менее технология может улучшать стабильность и пропускную способность соединения.

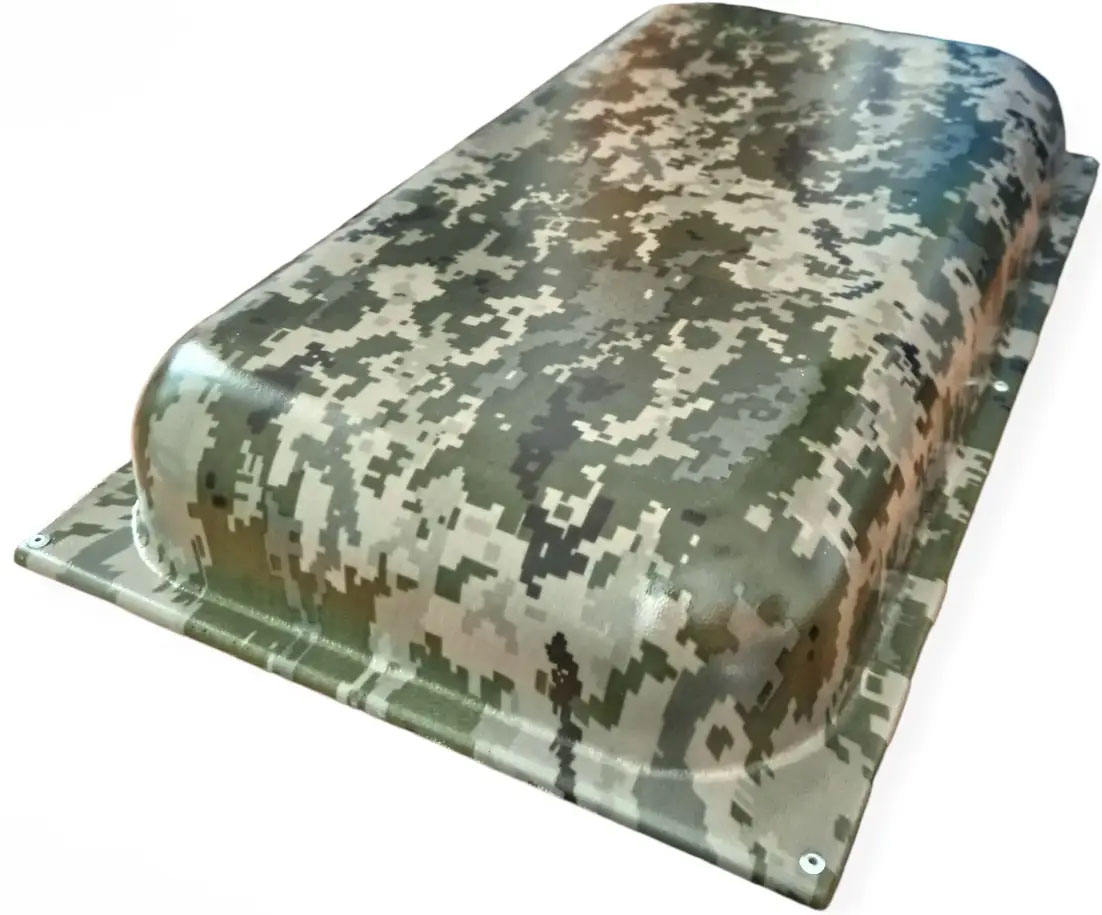

Прочный корпус в цвете «Милитары»

Корпус антенны изготовлен из оцинкованной стали и ударопрочного ABS-пластика. Такое сочетание защищает внутренние элементы от осадков, коррозии и механических воздействий.

Цвет «Милитары» делает антенну менее заметной на фоне растительности, полевых сооружений и объектов соответствующего назначения.

Основные параметры корпуса:

• высота – 440 мм;

• ширина — 255 мм;

• глубина – 70 мм;

• вес – около 1400 г.

Антенна подходит для наружной установки и круглогодичной эксплуатации.

Рекомендации по монтажу

Для эффективной работы антенну рекомендуется:

• установить на высоте от 2,8-3 метров или выше;

• закрепить на мачте, трубе или настенном кронштейне;

• направить в сторону базовой станции;

• избегать металлических помех перед панелью;

• использовать оба MIMO-канала;

• герметизировать внешние кабельные соединения;

• проверить несколько направлений по показателям сигнала и скорости.

После каждой смены направления нужно подождать, пока роутер обновит параметры сети, а затем выполнить проверку скорости.

Почему важно качество кабеля

На высоких частотах часть сигнала теряется при прохождении кабелем. Чем длиннее линия и ниже качество проводника, тем большим могут быть потери.

Для подключения антенны к LTE роутеру рекомендуется использовать качественный коаксиальный кабель с волновым сопротивлением 50 Ом, например RG-58 или другой соответствующий тип. Он рассчитан на работу с радиочастотным оборудованием и подходит для соединения MIMO антенны с роутером.

Длину кабеля желательно выбирать без избыточного запаса.

Интернет при отключениях электроэнергии

Внешняя антенна не требует отдельного электропитания. Она может принимать доступный сигнал мобильной сети даже при отключении света.

Однако Alcatel HH71 является стационарным роутером без встроенного аккумулятора. Чтобы комплект продолжал работать во время блэкаута, маршрутизатор нужно подключить к:

• зарядной станции;

• источники бесперебойного питания;

• повербанка через совместимый преобразователь;

• другого резервного источника с соответствующими параметрами напряжения.

Также работа интернета зависит от того, имеет базовая станция оператора резервное питание.

Где можно использовать комплект

Alcatel HH71 с антенной MarketNet Maxi станет практичным решением:

• для частного дома;

• для деревни или дачи;

• для фермерского хозяйства;

• для загородного офиса;

• для состава и производства;

• для строительной площадки;

• для полевых и временных объектов;

• для системы видеонаблюдения;

• для военных и волонтерских задач;

• как резервный интернет для бизнеса.

Основные преимущества

• готовое решение для мобильного интернета;

• поддержка 4G LTE Cat.7;

• заявленная скорость до 300 Мбит/с;

• агрегация LTE-частот;

• Wi-Fi в диапазонах 2.4 и 5 ГГц;

• до 32 одновременных подключений;

• гигабитный порт WAN/LAN;

• два антенных разъема TS9;

• направленная антенна MarketNet Maxi 22 dBi;

• широкий диапазон 824–960 и 1700–2700 МГц;

• поддержка MIMO 2×2;

• прочный корпус в цвете «Милитары»;

• возможность использования с разными операторами;

• пригодность для удаленных и полевых объектов.

Технические характеристики Alcatel HH71

• Тип устройства: стационарный 3G/4G Wi-Fi роутер;

• Категория LTE: Cat.7;

• Максимальная заявленная скорость 4G: до 300 Мбит/с;

• Максимальная скорость 3G: до 42 Мбит/с;

• Чипсет: Qualcomm MDM9240-1;

• Wi-Fi: 802.11 a/b/g/n/ac;

• Частоти Wi-Fi: 2.4 и 5 ГГц;

• Количество пользователей: до 32;

• Формат SIM-карты: Micro-SIM;

• LTE FDD: 700/800/900/1500/1800/2100/2600 МГц;

• LTE TDD: 2600 МГц;

• UMTS: 900/1800/2100 МГц;

• GSM: 850/900/1800/1900 МГц;

• Сетевой порт: 1 × WAN/LAN RJ45;

• Скорость Ethernet: до 1 Гбит/с;

• Телефонный порт: RJ11;

• Антенные разъемы: 2 × TS9;

• Поддержка MIMO: да;

• Дисплей: нет;

• Индикаторы: питание, Wi-Fi, интернет и уровень сигнала.

Характеристики MarketNet Maxi MIMO 22 dBi

• Тип: панельная направленная антенна;

• Поддерживаемые технологии: 3G, 4G LTE и совместимые 5G-частоты;

• Рабочие диапазоны: 824–960 и 1700–2700 МГц;

• Заявленный коэффициент усиления: до 22 dBi;

• Технология: MIMO 2×2;

• Количество антенных каналов: 2;

• Материалы: оцинкована сталь та ABS-пластик;

• Размеры: 440 × 255 × 70 мм;

• Вес: около 1400 г;

• Цвет: «Милитары»;

• Установка: внешнее, на мачту, трубу или кронштейн.

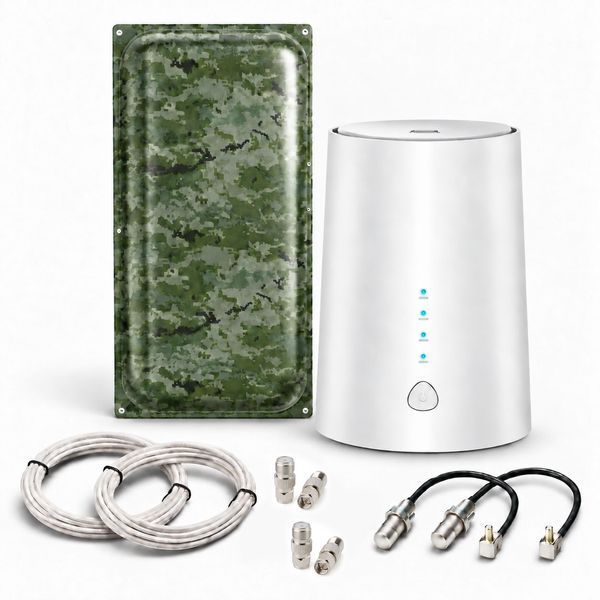

Комплектация

• стационарный 4G роутер Alcatel HH71;

• панельная антенна MarketNet Maxi MIMO 22 dBi «Милитари»;

• два коаксиальных кабеля;

• комплект коннекторов;

• два переходника для подключения к TS9;

• крепление антенны – в зависимости от поставки.

Важно перед заказом

Антенна улучшает прием уже существующего мобильного сигнала, но не создает покрытие там, где сеть полностью отсутствует. Заявленная дальность и коэффициент усиления не гарантируют одинакового результата во всех условиях.

Перед покупкой желательно определить оператора, частоту базовой станции и примерное направление ее расположения. Перед отправкой мы проверяем роутер, комплектность и совместимость переходников, а также рекомендуем подобрать оптимальную длину кабеля для вашего объекта.
